リッチコンテンツ(Web3D)出力の際に「間取の変換が出来ませんでした」のメッセージが表示されて、間取の変換ができません。



このメッセージは、隣接する部屋パネルが完全にスナップした状態で組み合わされていない状態で間取が作成の場合に表示されます。自動補正を行っても変換が出来ない場合や、変換が出来ても間取が意図しない形状に変形してしまう場合は部屋パネルを手動で変形して部屋パネルが性格にスナップした状態になる様に修正する必要があります。

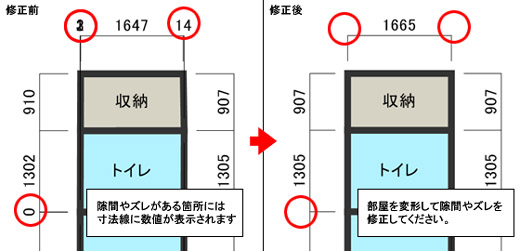

部屋パネルどうしが完全に組み合わされていない箇所は僅かな隙間が生じている為、寸法線を表示した際に下図の様に部屋との間や壁際に数値が表示されます。

部屋パネルを変形して、この数値が表示されない状態に修正してください。
部屋パネルの修正後、再度リッチコンテンツ(Web3D)出力で変換が正しく行えるかを確認して下さい。
